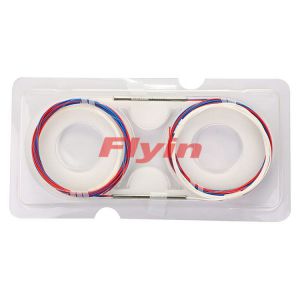

多模拉锥分路器

深圳飞宇的多模拉锥分路器(MM FBT耦合器)的多模光纤与核心直径50um,62.5um或100um。标准多模耦合器在短距离通信常用的领导在1310nm和850nm来源。波长多模耦合器是独立的在一个广泛的波长(600nm-1610nm)和统一的模态配电发射条件,多模树/星形耦合器NX4(n=1,2,4)NX8(n=1,2,8)NX16(n=1,2,16)端口比率是可用的。

等级:
分光比:
封装方式:
尾纤类型:
光纤类型:
输入/输出接头:
端口:
1×2
2×2
1×3
3×3
1×4
4×4
1×5
5×5
1×6
6×6
1×7
7×7
1×8
8×8
1×9
9×9
1×10
10×10
1×11
11×11
1×12
12×12
1×13
13×13
1×14
14×14
1×15
15×15
1×16
16×16
32×32
透射波长:
850nm
1310nm
1585nm
请至少选择一个参数!!或者 立即咨询

相关产品

产品描述

产品参数

产品特点产品应用
低插入损耗光纤通信系统
低偏振敏度CATV
高稳定性局域网
光纤传感
测量仪器

包装尺寸



生产车间展示

技术参数

型号多模拉锥分路器1×2,2×2
分光比(%)50/50
等级A级B级
附加损耗(典型值)(dB)0.40.7
插入损耗(最大值)(dB)3.74.0
一致性(最大值)(dB)0.60.8
方向性(最小值)(dB)35
工作波长(nm)600-1600
中心波长(nm)850 or 1310 or 1550
工作温度(℃)-20~+85
光纤类型康宁多模光纤50/125,62.5/125
尾纤长度(m)1m或客户要求
端口1×2 or 2×2
包装尺寸(mm)封装方式 F,G,H


型号多模拉锥分路器1×3,1×4
端口1×31×4
等级P级P级
插入损耗(最大值)(dB)6.07.2
一致性(最大值)(dB)1.21.2
方向性(最小值)(dB)35
工作波长(nm)600-1600
中心波长(nm)850 or 1310
工作温度(℃)-40~+85
光纤类型康宁多模光纤50/125,62.5/125
尾纤长度(m)1m或客户要求
包装尺寸(mm)封装方式 F,G,H


类型多模多路拉锥分路器
端口n×4(n=1,2,4)n×8(n=1,2,8)n×16(n=1,2,16)
插入损耗(最大值)(dB)7.510.5/11.014.5/15.0
一致性(最大值)(dB)1.52.02.5
方向性(最小值)(dB)40
工作波长(nm)600-1600
中心波长(nm)850 or 1310
工作温度(℃)-20~+85
光纤类型康宁多模光纤50/125,62.5/125
尾纤长度(m)1m或客户要求
包装尺寸(mm)封装方式 E,F,1,3封装方式 1封装方式 2

封装尺寸及尾纤类型

多模拉锥分路器封装尺寸
封装方式F:3mm×54mm钢管
封装方式G:3mm×60mm钢管
封装方式H:10mm×20mm×90mm case
封装方式1:18mm×80mm×120mm盒式
封装方式2:18mm×115mm×141mm盒式
封装方式3:10mm×80mm×100mm盒式
尾纤类型
封装方式1,2:2mm,3mm光纤或900um松套管
封装方式3:900um松套管
