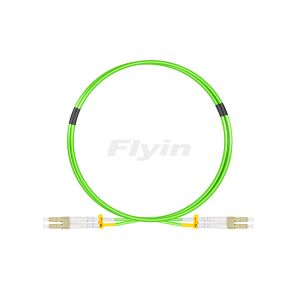

产品描述
产品参数
产品特点 | 产品应用 |
紧凑,pull-proof设计 | 千兆以太网 |
注册插孔- 45风格界面,一个常规尺寸的一半连接器 | 视频 |
推和拉机制像RJ连接器 | 多媒体 |
可拆式剪辑为单工以及双连接器 | 激活装置终止 |
极化和颜色编码 | 预装 |
UL-rated塑料壳体在绿色,蓝色,浅绿色和浅褐色的颜色。 | 电信网络 |
低插入损耗、低反射回来 |
参数 | LC,SC,FC,ST | D4 | MU | MTRJ | DIN,E2000 | SMA | |||||||
单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | ||
插入损耗(dB) | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.30 | ≤0.50 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.20 | ≤0.30 | |
回波损耗(dB) | PC | ≥50 | N/A | ≥50 | N/A | ≥50 | N/A | ≥45 | N/A | ≥50 | N/A | ||
UPC | ≥55 | N/A | ≥55 | N/A | N/A | N/A | ≥55 | N/A | |||||
UPC | ≥65 | N/A | N/A | ≥65 | N/A | N/A | ≥65 | N/A | |||||
端面几何尺寸(dB) | 半径:10-25mm(PC/UPC) | N/A | |||||||||||
5-12mm(APC) | N/A | ||||||||||||
顶点偏移:0-70um | N/A | ||||||||||||
光纤高度:-100~+100nm | N/A | ||||||||||||
体材料 | 铜/镀镍 | ||||||||||||
金属头的材料 | 不锈钢/氧化锆 | ||||||||||||
孔的大小 | 125μm~1500μm | ||||||||||||
耐用性 | ≤0.20dB典型变量,1000配对 | ||||||||||||
工作温度 | -40~+80℃ |
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模和多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为:FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等;而SC和MT连接器通常用于网络设备端。
连接器头颜色: |
蓝色 米黄色 绿色 黑色 其他 |
光纤芯数: |
单芯 双芯 |
出纤外径: |
0.9mm 2.0mm 3.0mm |
光纤类型: |
9/125um 50/125um 62.5/125um |
研磨端面: |
PC UPC APC |
连接器头(多选): |
LC SC FC ST D4 DIN.SMA MU MPO MTRJ E2000 |
产品特点 | 产品应用 |
紧凑,pull-proof设计 | 千兆以太网 |
注册插孔- 45风格界面,一个常规尺寸的一半连接器 | 视频 |
推和拉机制像RJ连接器 | 多媒体 |
可拆式剪辑为单工以及双连接器 | 激活装置终止 |
极化和颜色编码 | 预装 |
UL-rated塑料壳体在绿色,蓝色,浅绿色和浅褐色的颜色。 | 电信网络 |
低插入损耗、低反射回来 |
参数 | LC,SC,FC,ST | D4 | MU | MTRJ | DIN,E2000 | SMA | |||||||
单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | ||
插入损耗(dB) | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.30 | ≤0.50 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.20 | ≤0.30 | |
回波损耗(dB) | PC | ≥50 | N/A | ≥50 | N/A | ≥50 | N/A | ≥45 | N/A | ≥50 | N/A | ||
UPC | ≥55 | N/A | ≥55 | N/A | N/A | N/A | ≥55 | N/A | |||||
UPC | ≥65 | N/A | N/A | ≥65 | N/A | N/A | ≥65 | N/A | |||||
端面几何尺寸(dB) | 半径:10-25mm(PC/UPC) | N/A | |||||||||||
5-12mm(APC) | N/A | ||||||||||||
顶点偏移:0-70um | N/A | ||||||||||||
光纤高度:-100~+100nm | N/A | ||||||||||||
体材料 | 铜/镀镍 | ||||||||||||
金属头的材料 | 不锈钢/氧化锆 | ||||||||||||
孔的大小 | 125μm~1500μm | ||||||||||||
耐用性 | ≤0.20dB典型变量,1000配对 | ||||||||||||
工作温度 | -40~+80℃ |
